[고전 2004.06.03] Intel 915에서 AGP에 대응하는 제품이 전시, ATI의 미발표 노스 브리지도



COMPUTEX TAIPEI 2004 회장 보고서 [마더보드 편 2]







장소 : Taipei World Trade Center Exhibition Hall 1/2/3
　　 　Taipei International Convention Center
기간 : 6월 1일 ~ 5일 (현지 시간)


 COMPUTEX 장소에서 공식적으로 공개된 Intel의 PCI Express 칩셋 "Intel 915 (코드 명 Grantsdale) / 925X (코드 네임 Alderwood) Express"시리즈는 타사 칩셋과 달리 확장 슬롯 구성이 거의 결정되어 있기 때문에 각사의 마더 보드의 사양은 거의 일률적으로 되어있다. 하지만, ECS가 Intel 915P를 탑재하면서 AGP를 지원하는 메인 보드를 전시하는 등 독특한 기능을 가진 것도 일부 전시되었다.

 그 외, ATI의 최신 PCI Express 기반 미발표 칩셋 RS400 / 480와 ULi의 새로운 칩셋 등도 전시되어 있었으므로, 그 특징적인 제품을 소개한다.



ECS가 알수 없는 AGP Express 대응 제품을 전시

 Intel 915 시리즈 탑재품에서 가장 독특했던 것이 ECS의 Intel 915P 탑재 "915P-A" Intel 925X / 915 시리즈는 비디오 카드로 PCI Express x16 만 지원하지만, 독자적인 기술로 PCI Express x16뿐만 아니라, AGP 슬롯​​을 구현하는데 성공했다.

 AGP 슬롯​​은 PCI Express 버스에 연결되어 있으며, 회사는 이 기술을 "AGP Express"라고 부르고 있다. AGP Express에 대한 자세한 내용은 기업 비밀인 것으로 말해주지 않았지만, 브리지 칩 등은 사용하지 않는다고 한다.

 이 제품은 메모리 슬롯도 DDR × 2, DDR2 × 2로 되어있는 등 현재의 자산을 살리면서 일단 CPU를 LGA775 대응 제품으로 업그레이드 하려는 사용자를 위한 사양이다. 출시는 6월 하순 예정이다.

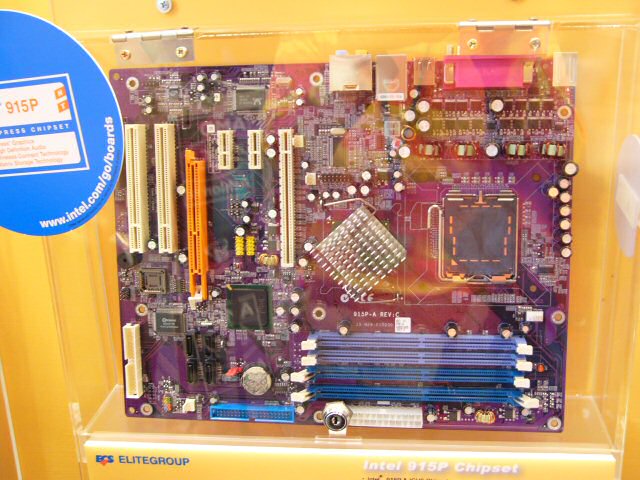

Intel 915P이면서 AGP 슬롯​​을 탑재하는 "915P-A "







스펙 표에는 "AGP Express"문자

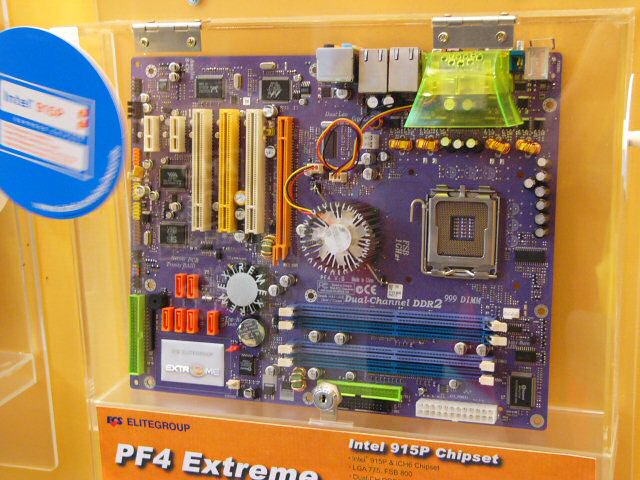

여기는 Intel 915P 표준 구성의 "PF4 Extreme"



ULi가 미발표 ATI RS400 / 480를 전시

 ULi는 4월에 PCI Express로 노스 브릿지와 연결되는 사우스 브릿지 "M1573"을 발표했지만, COMPUTEX 회장에서는 ATI의 미발표 노스 브릿지와 함께 평가용 메인 보드를 전시했다.

 "RS400"은 Pentium 4용 "RS480"은 Athlon 64의 노스 브릿지로, 모두 DirectX 9세대 그래픽 코어를 내장하고 PCI Express x16을 지원한다. M1573은 PCI Express x1 × 2, 시리얼 ATA × 4, 8ch HD 오디오, USB 2.0 × 8, Ethernet 등을 지원한다. 전시되어 있던 것은 데스크탑용 메인 보드이지만 모바일도 지원한다고 한다.

 또한 PCI Express x16과 DDR / DDR2-667에 대응하는 노스 브릿지 "M1685"를 탑재한 메인 보드도 전시되었다. 사우스 브릿지는 "M1567"를 채용. M1567은 사우스 브릿지로는 드물게 AGP 컨트롤러를 내장하고 있어, 전시 마더 보드는 PCI Express x16 및 AGP 8x 슬롯이 탑재되어 있었다.

 이 PCI Express와 AGP는 동시 이용​​이 가능한 비디오 카드를 2장 사용할 수 있다. 각기 다른 버스에 연결되기 때문에 서로의 대역폭에 영향을 주지 않는다고 한다. M1685과 M1567은 1GHz HyperTransport로 연결된다.

 M1567은 이미 양산되고 있으며, M1685은 3분기에 샘플 출하가 개시될 예정이다.

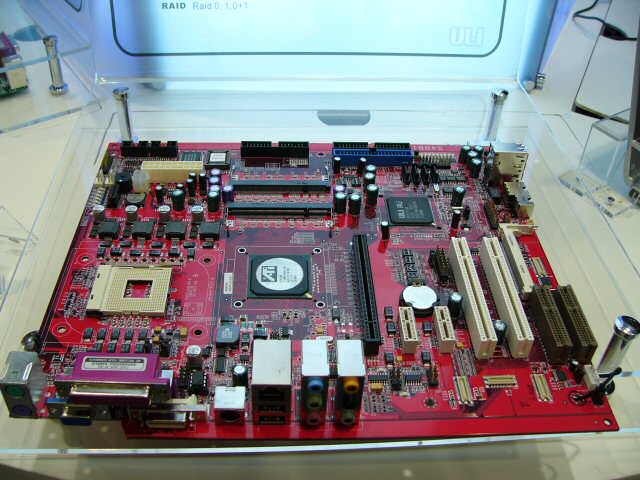

RS400 / M1573 탑재 마더 보드. 평가용으로, 커넥터가 보드 하단에 있고, miniPCI 슬롯이 있거나 한다. 모바일도 지원하는 것으로,이 보드는 SO-DIMM 슬롯이 구현되어 있다.

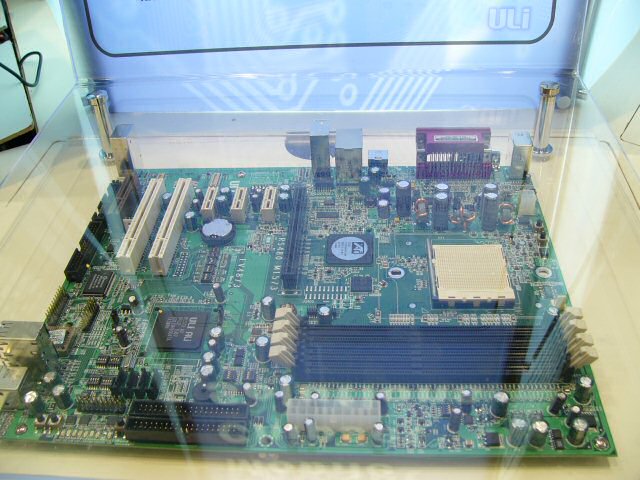

    RS480 / M1573 탑재 마더 보드

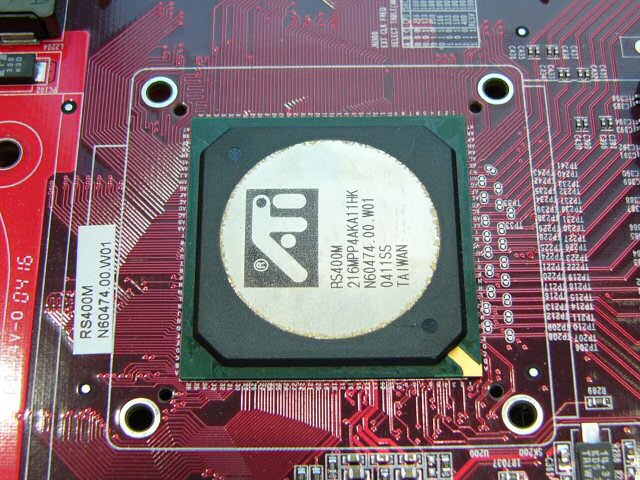

RS400. PCI Express를 지원하고 DirectX 9세대 그래픽 코어를 내장

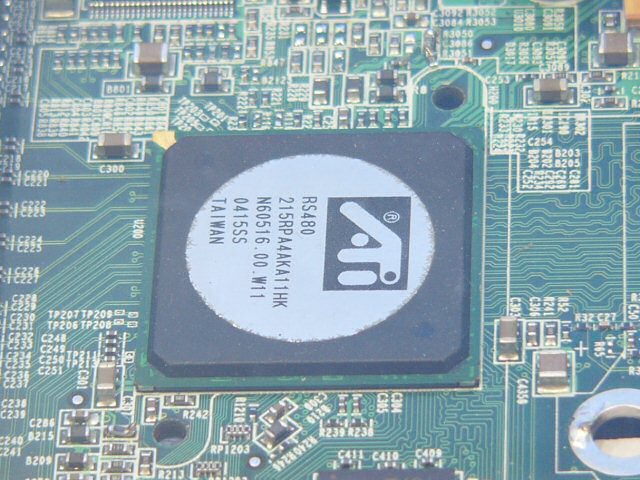

RS480

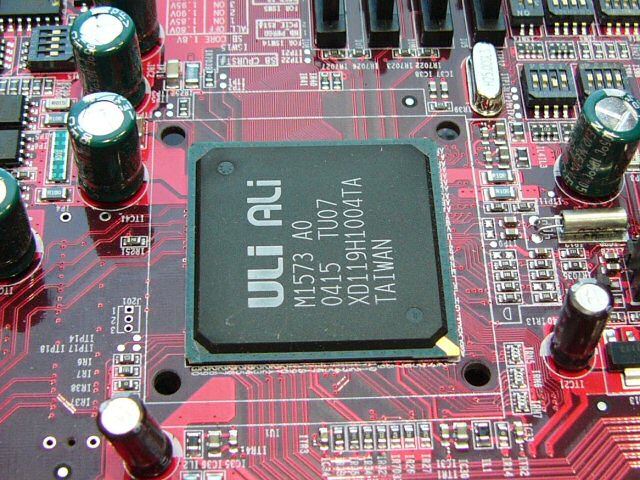

M1573

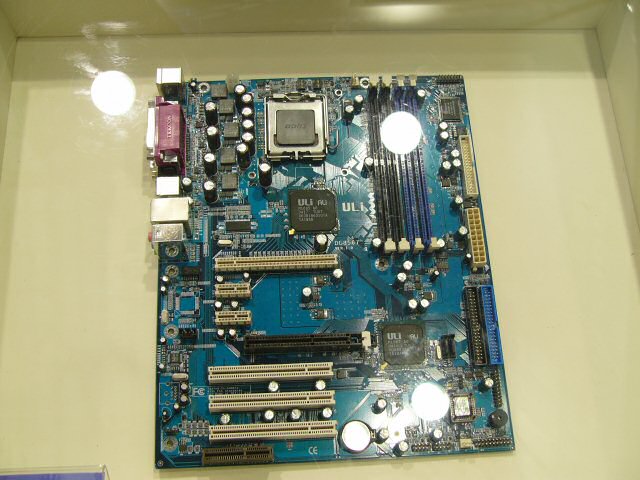

PCI Express x16 과 AGP가 동시 사용 가능한 M1685 / M1567 마더 보드



ASUSTeK은 독자적인 냉각판을 첨부

 ASUSTeK은 무선 LAN 온보드 탑재와 자체 냉각판 등으로 업체와 차별화를 꾀하고 있다. 회사의 LGA775 대응 제품은 모두 "Stack Cool" 이라는 약 15cm 사각 기판이 첨부된다. Stack Cool는 열을 발산시키는 효과를 가지고 있으며, 메인 보드의 뒷면에 부착해 마더 보드 열원의 온도를 약 10도 낮출 수 있다고 한다.

 회사는 지금까지의 제품에서도 PCI 무선 LAN 카드를 번들시킨 버전 등을 내고 있었지만, 신제품의 상위 모델은 보드에 IEEE 802.11g를 지원하는 컨트롤러가 구현된다. 안테나는 I / O 가스켓 부에서 도출 되도록 되어 있으며, PCI 슬롯을 사용하지 않고도 무선 LAN을 이용할 수 있다. 출시는 6월 하순.

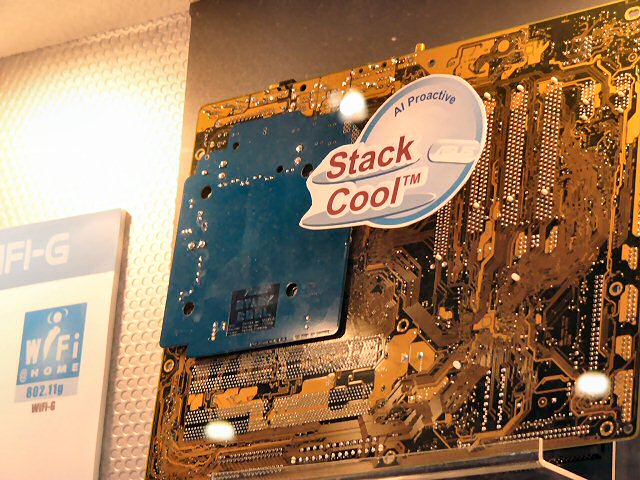

설치하는 것만으로 시스템 냉각을 촉진하는 Stack Cool

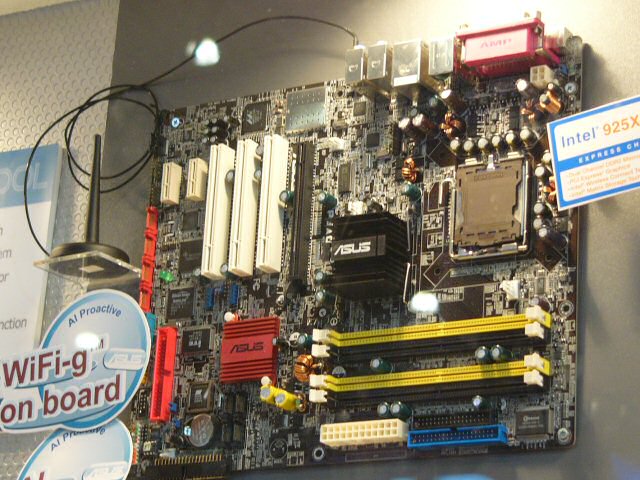

PCI Express x16 슬롯에 있는 차폐된 칩이 무선 LAN 컨트롤러

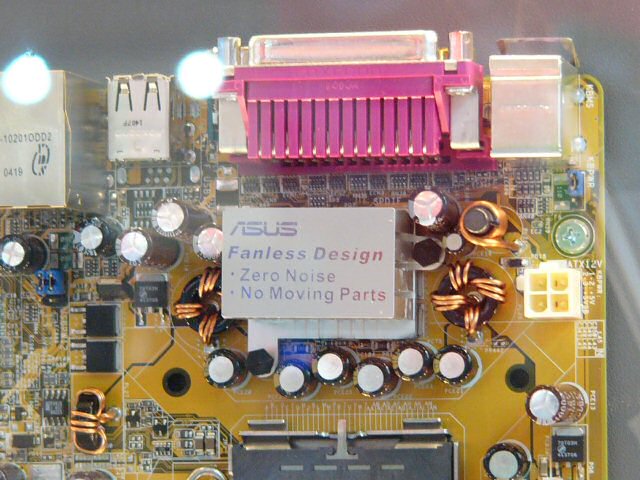

VRM 자체에 히트 싱크를 탑재하는 모델도 있다





Arima가 Lindenhurst 칩셋 탑재 메인 보드를 전시

 Arima는 미발표 Intel 칩셋 "Lindenhurst"를 탑재한 듀얼 CPU 메인 보드 "LH500"를 전시했다. Lindenhurst는 코드명 "Nocona"인 90nm 공정을 채용한 차세대 Xeon에 대응하는 칩셋. 설명서에 의하면, Intel의 64bit 확장 기술 "EM64T (Extended Memory 64 Technology) "를 지원 한다고 한다.

 Lindenhurst는 PCI Express x4 / x8에 대응하고 LH500은 PCI Express x8 × 1, 133MHz PCI-X × 1, 100MHz PCI-X × 4, 33MHz PCI × 1을 장비. 지원 메모리는 Registered ECC DDR 333로 메모리 슬롯 수는 6개.

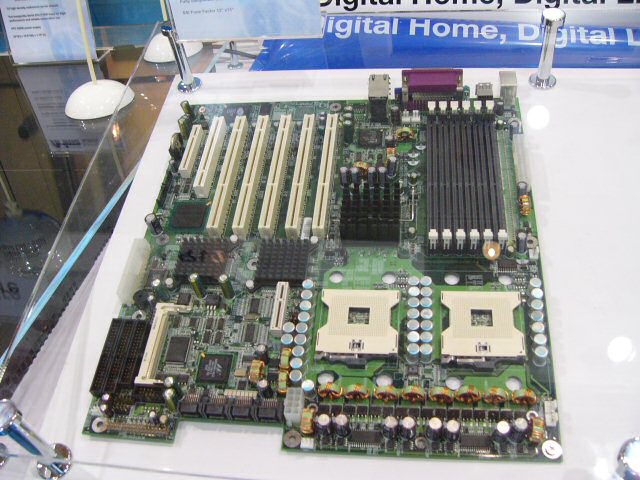

Lindenhurst 칩셋을 탑재하는 Arima의 "LH500"







사양서에는 EM64T 기재
